ASTM B564 Hastelloy N10675 10" BL 플랜지 RF - 150 클래스ASTM B564 규격을 준수하며 N10675(Hastelloy C276) 재질로 제작된 블라인드 플랜지입니다. 공칭 직경은 10-인치이고 클래스는 150입니다. 파운드- 수준의 압력 등급과 돌출된- 표면 밀봉 설계는 저압에서 중압의 부식성이 높은 환경에서 대체할 수 없는 이점을 제공합니다. HT PIPE는 다양한 유형과 규모의 플랜지를 공급합니다. 부담없이 이용해주세요저희에게 연락주세요자세한 제품 정보 및 가격을 확인하세요.
블라인드 플랜지의 구조적 특성
신체 구조:밀봉 표면적, 볼트 구멍 베어링 면적, 플랜지 넥(넥 유형의 경우 10" 150 CLASS 표준 넥 블라인드 플랜지의 넥 길이는 50.8mm) 및 강화된 전이 영역을 포함합니다. 전이 영역의 필렛 반경은 응력 집중을 피하기 위해 6mm 이상입니다.

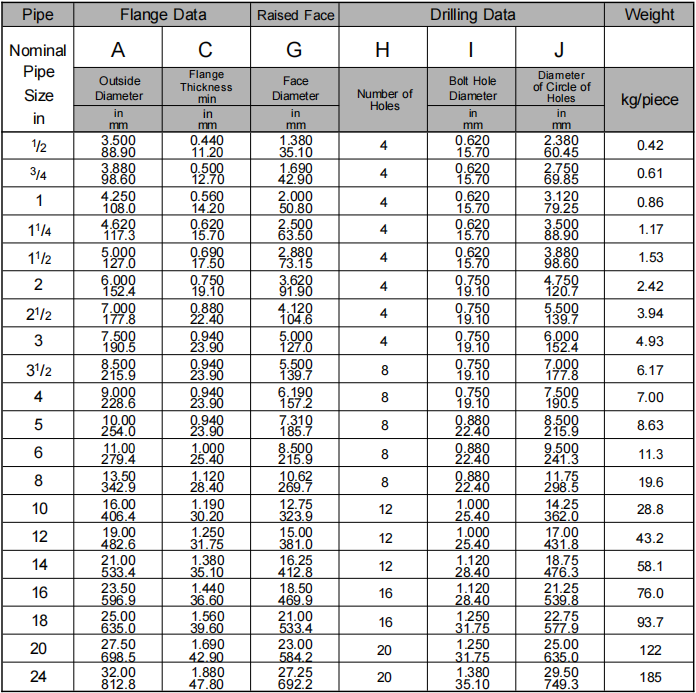

벽 두께 설계:ASME B16.5에 따르면 10" 150 CLASS 블라인드 플랜지의 최소 본체 벽 두께는 19.1mm(실링 표면적에서 22.4mm로 두꺼워짐)입니다. 이는 동일한 사양의 평면 용접 플랜지보다 30% 더 두꺼워서 실링 중 변형이 발생하지 않도록 보장합니다.
압력 베어링 장점:보어리스 설계를 통해 압력이 전체 플랜지 표면에 고르게 분산되어 구멍이 있는 플랜지(예: RF 면 평면-면 용접 플랜지)에 비해 국부 압력 지지 용량이 40% 증가하여 시작-주기가 빈번한 배관 시스템에 적합합니다.
ASTM B564 10" BL 플랜지 RF화학 성분(질량 분율)
니켈(Ni) 57% 이상, 크롬(Cr) 14.5%~16.5%, 몰리브덴(Mo) 15%~17%, 텅스텐(W) 3%~4%, 철(Fe) 4%~7%, 탄소(C) 0.01% 이하, 규소(Si) 0.08% 이하, 망간(Mn) 0.5% 이하, 인(P) 0.04% 이하, 황(S) 0.03% 이하.
블라인드 플랜지 하스텔로이 b3 내식성
염산, 황산, 질산, 유기산, 강알칼리, 염소 처리 매체(예: 해수, 염화물 용액) 등 다양한 부식성 유체에 대한 내성이 있습니다. 특히 입계 부식 및 응력 부식 균열(SCC)에 대한 저항성이 뛰어나 화학 및 야금 산업과 같은 부식성이 높은 환경에 적합합니다.
합금 b3 플랜지 온도 및 기계적 성질
장기- 작동 온도 범위는 -196도(저온) ~ 450도(고온), 인장 강도는 690MPa 이상, 항복 강도는 275MPa 이상, 연신율은 40% 이상, 경도는 210HB 이하입니다. ASTM B564 Hastelloy N10675 10 BL 플랜지 RF - 150 CLASS는 교대로 고온 및 저온 조건에서 구조적 안정성을 유지할 수 있습니다.
hastelloy n10675 플랜지 제조 요구 사항
ASTM B564에 따르면 N10675 플랜지는 균일한 재료 구조와 내부 결함 없음을 보장하기 위해 단조 공정을 사용하여 제조한 후 용액 처리(1120-1160도, 물 담금질)를 거쳐야 합니다.
