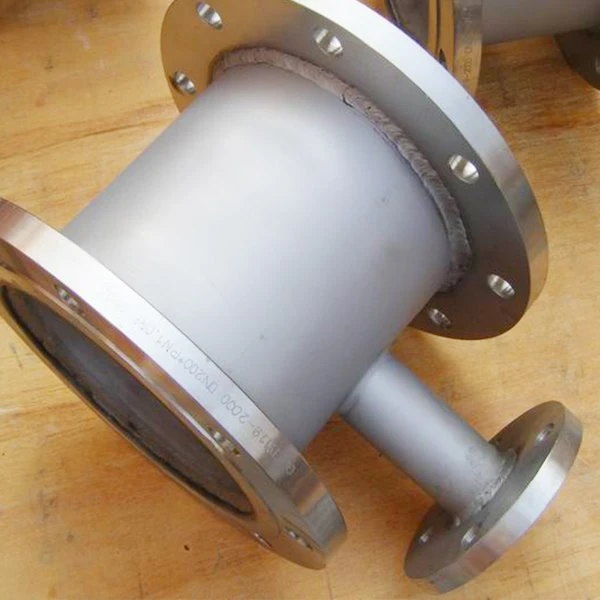

강관 플랜지 및 플랜지 피팅

파이프 플랜지는 볼트 연결부와 개스킷을 사용하여 배관 시스템의 파이프와 구성 요소를 연결합니다. 가장 일반적으로 사용되는 플랜지는 용접 넥 플랜지, 슬라이드 온 플랜지, 블라인드 플랜지, 소켓 용접 플랜지 및 스레드 플랜지, 랩 조인트 플랜지입니다.

표준: ASME B16.5
크기: NPS 1/2" ~ NPS 24"
압력 등급: 150, 300, 400, 600, 900, 1500, 2500#
유형: WN, SO, SW, LJ, BL, TH

문의 보내기

제품 소개

파이프 스풀은 파이프, 플랜지 및 피팅의 세 가지 구성 요소로 구성됩니다.강철 플랜지용접 넥 플랜지, 슬립온 플랜지, 블라인드 플랜지, 소켓 용접 플랜지 및 나사형 플랜지가 포함됩니다. 스테인레스 스틸 플랜지의 가장 일반적인 사양은 ASME B16.5입니다. ANSI B16.5는 주조 또는 단조 재료로 제작된 플랜지 및 플랜지 피팅뿐만 아니라 주조, 단조 또는 플레이트로 제작된 블라인드 플랜지 및 특정 축소 플랜지로 제한됩니다. 표준에는 플랜지 볼트 체결, 플랜지 개스킷 및 플랜지 조인트에 대한 요구 사항 및 권장 사항도 포함되어 있습니다. 저희에게 연락하세요 |market@htpipe.com더 많은 정보와 무료 견적을 원하시면!

강관 플랜지 및 플랜지 피팅 표준:

기준: 강관 플랜지 및 플랜지 피팅에 대한 ASME B16.5 사양

사양: ASME B16.5 파이프 플랜지 및 플랜지 피팅은 공칭 1/2"부터 공칭 24"까지의 크기를 포괄합니다.

압력 등급: 강관 플랜지는 150#, 300#, 400#, 600#, 900#, 1500#, 2500#을 포함하여 150~2500# 등급으로 제공됩니다.

파이프 플랜지 사양

기준	유형	수업	크기
ASME B16.5	WN/LWN/SO/블라인드/랩조인트	150#- 2500#	1/2"-24"(블라인드 플랜지 제외 2500lb 1/2"-12")
ASME B16.47 시리즈 A	WN/블라인드 플랜지	150# - 900#	22"-48"(900# 제외 크기:26"-48")
ASME B16.47 시리즈 B	WN/블라인드 플랜지	75# - 300#	26"-48"
ASME B16.47 시리즈 B	WN/블라인드 플랜지	400# 600# 900#	26"-36"
KO1092-1:2002	용접용 플레이트 플랜지/루스 플레이트	PN2.5-PN100	DN % 7b % 7b0 % 7d % 7dDN4000
	용접 플레이트가 있는 플랜지
	랩핑 파이프 끝단/블라인드/WN 플랜지용
JIS B2220	용접 플랜지, 랩 조인트 플랜지, 스레드 플랜지	PN6-PN100	DN % 7b % 7b0 % 7d % 7dDN1500
BS4504 BS10 테이블D/E	용접용 플레이트 플랜지/WN 플랜지/블랜드 플랜지	PN6-PN100	DN % 7b % 7b0 % 7d % 7dDN1500
밀봉 표면	RF FF RTJ TF GF LF LM

파이프 플랜지 재질

스테인레스 스틸	ASTM/ASME A/SA 182 F304, 304L, 304H, 310H, 316, 316H
스테인레스 스틸	316L, 316LN, 316Ti, 317, 317L, 321, 321H, 347, 347H, 904L
듀플렉스 및	ASTM/ASME A/SA 182 F44, F45, F51, F53, F55, F60, F61
슈퍼 듀플렉스	S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950
니켈 합금강	ASTM/ASME B/SB 564 UNS N02200(니켈 200), UNS N04400, (MONEL 400)
	UNS N08825(INCOLOY 825), UNS N06600(INCONEL 600), UNS N06601(INCONEL 601),
	UNS N06625(인코넬 625), UNS N10276(하스텔로이 C276)
	ASTM/ASME B/SB160 UNS N02201(니켈 201), ASTM B/SB472 UNS N08020(합금 20)

가장 일반적으로 사용되는 6가지 강관 플랜지

웰드 넥 플랜지(WN)
슬립 온 플랜지(SO)
소켓 용접 플랜지(SW)
랩 조인트 플랜지(LJ)
스레드 플랜지(TH)
블라인드 플랜지(BL)

제작 과정은 무엇입니까파이프 스풀?

용접 파이프 스풀 전에 파이프, 엘보, 티, 리듀서, 크로스, 엘보, 플랜지, 스풀 및 밸브와 같은 필수 제품이 설계에 따라 제작 작업장에 수집됩니다. 먼저 디자인에 필요한 치수에 맞는 적절한 길이로 잘라야 합니다. 그 후, 작업자는 필요한 경우 그라인더를 사용하여 파이프 끝 표면과 경사면을 매끄럽게 만들 수 있습니다. 그런 다음 파이프는 리듀서, 엘보우, 티, 벤드 및 플랜지와 같은 다른 구성요소와 연결하기 위해 조립 스테이션으로 이동됩니다.

조립식 배관의 장점은 무엇입니까?

조립식 용접 스테인레스 스틸 파이프 플랜지는 공장에서 조립식으로 제작할 수 있는 모듈식 제품입니다. 조립식 용접 스테인레스 스틸 파이프 플랜지는 추가 가공 및 조정 없이 파이프라인에 직접 설치할 수 있으므로 설치의 어려움과 위험을 크게 줄이고 설치 시간과 인건비를 절약할 수 있습니다.
