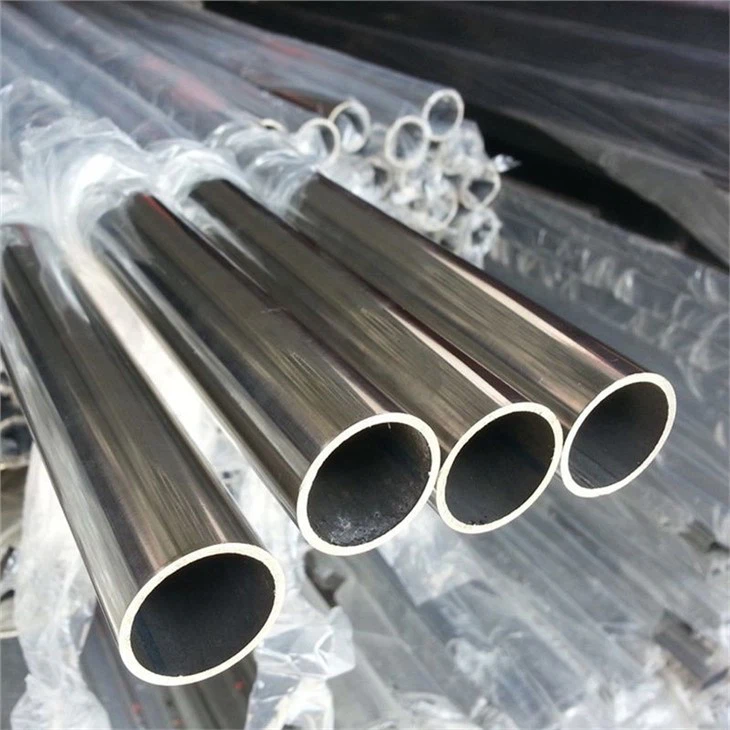

ASTM A269 스테인리스 스틸 튜브

ASTM A269 스테인리스 강관일반적인 내식성과 저온 또는 고온 서비스를 위한 오스테나이트계 스테인리스 강관입니다. ASTM A269 이음매 없는 스테인리스 강관과 ASTM A269 용접 스테인리스 강관을 포함합니다. ASTM A269 튜빙 사양 가장 일반적으로 사용되는 스테인리스 강관 등급은 다음과 같습니다.TP304, TP304L, TP304LN, TP316, TP316L, TP316LN, TP317, TP321, TP347, TP347H, S31254, N08367, N08904. 이러한 등급은 화학적 구성, 기계적 특성 및 내식성을 기준으로 선택됩니다.



ASTM A269 표준 사양

ASTM A269 표준은 파이프의 화학 성분, 기계적 특성, 코팅 및 표시에 대한 요구 사항을 지정합니다. 이러한 요구 사항은 ASME SA269 스테인리스 스틸 튜브의 신뢰성과 내구성을 보장합니다. A269 튜빙은 이음매 없는 및 용접 기술을 포함한 다양한 방법을 사용하여 생산됩니다. A269 이음매 없는 튜브는 빌릿이나 막대에 구멍을 뚫은 다음 맨드렐에 그려 원하는 모양과 크기를 형성하여 만듭니다. 용접 스테인리스 스틸 파이프(EFW, ERW, SAW)는 강철 스트립을 파이프로 압연하고 고주파 저항 용접 공정을 사용하여 가장자리를 용접하여 만듭니다.



ASTM A269 스테인리스 스틸 튜브 사양

파이프 사양	ASTM A269 / ASME SA 269
파이프 표준	DIN % 2c JIS % 2c ASTM % 2c EN % 2c GB % 2c AISI % 2c ASME
파이프 두께	0.3mm - 50mm
용접 파이프 크기	5.0mm - 1219.2mm
이음매 없는 파이프 외경	6.00 mm OD 최대 250 mm OD, 최대 12" 크기 NB
용접 튜브 크기	6.35mm OD ~ 152mm OD
이음매 없는 튜브 크기	3.35mm OD ~ 101.6mm OD, 15NB ~ 150NB IN
파이프 일정	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXS, SCH XS
파이프 및 튜브 유형	이음매 없는 / ERW / EFW / 용접 / 제작 파이프
파이프 및 튜브 끝	플레인 엔드, 베벨 엔드, 트레드 파이프.



ASTM A269 튜브의 화학 성분

등급	유엔	C 보다 작거나 같음	민	P 보다 작거나 같음	S 보다 작거나 같음	Si 보다 작거나 같음	크	모	니	쿠
TP304	S30400	0.08	2	0.045	0.03	1	18.0-20.0	-	8.0-11.0	-
TP304엘	S30403	0.035	2	0.045	0.03	1	18.0-20.0	-	8.0-13.0	-
TP316 시리즈	S31600	0.08	2	0.045	0.03	1	16.0-18.0	2.00-3.00	10.0-14.0	-
TP316엘	S31603	0.035	2	0.045	0.03	1	16.0-18.0	2.00-3.00	11.0-14.0	-
316티	S31635	0.08	2	0.045	0.03	0.75	16.0-18.0	2.00-3.00	10.0-12.0	-
TP317 시리즈	S31700	0.08	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-14.0	-
TP317엘	S31703	0.035	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-15.0	-
TP321 시리즈	S32100	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
321H	S32109	0.04-0.1	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
310	S31000	0.25	2	0.045	0.03	1.5	24.0-26.0	0.75	19.0-22.0	-
TP310에스	S31008	0.08	2	0.045	0.03	1	24.0-26.0	0.75	19.0-22.0	-
TP347 시리즈	S34700	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-13.0	-
254스모	S31254	0.02	1	0.03	0.01	0.8	19.5-20.5	6.0-6.5	17.5-18.5	0.5-1.0
알-6XN	N08367	0.03	2	0.04	0.03	1	20.0-22.0	6.0-7.0	23.5-25.5	0.75
F904L	N08904	0.02	2	0.04	0.03	1	19.0-23.0	4.0-5.0	23.0-28.0	1.0-2.0



ASME SA269 스테인리스 스틸 튜브 기계적 특성

기계적 성질	인장, 최소, ksi[MPa]	수율, 분, ksi[MPa]	신장률, %(min)	경도, HB(최대)
TP304 시리즈	75【515】	30【205】	35	192
TP304엘	70【485】	25【170】	35	192
TP316 시리즈	75【515】	30【205】	35	192
TP316엘	70【485】	25【170】	35	192
316티	75【515】	30【205】	35	192
TP317 시리즈	75【515】	30【205】	35	192
TP317엘	75【515】	30【205】	35	192
TP321 시리즈	75【515】	30【205】	35	192
321H	75【515】	30【205】	35	192
TP310	75【515】	30【205】	35	192
TP310에스	75【515】	30【205】	35	192
TP347 시리즈	75【515】	30【205】	35	192
S31254	98【675】	43【310】	35	220
N08367	100【690】	45【310】	30	241
N08926	94【650】	43【295】	35	256
N08904	71【490】	31【215】	35	192



ASTM A269 튜빙 크기 및 치수

ASTM A269 스테인리스 스틸 튜브는 다양한 등급, 크기 및 모양으로 제공되며 파이프 두께, 길이 및 직경에 대한 사양이 다릅니다. 파이프 크기는 1/4"에서 48"까지 다양합니다. 또한 귀하의 요구 사항에 맞게 크기를 맞춤 설정할 수도 있습니다. 자세한 정보와 무료 견적을 원하시면 저희에게 연락하세요!



ASTM A269 치수 허용차 표

외경(mm)		두께(%)	길이(mm)
깊이<38.1mm	+0.13mm/-0.13mm	D<12.7mm +15%/-15% D 12.7mm 이상 +10%/-10%	D<38.1mm +3.2/0 D 38.1mm 이상 +4.8/0
38.1mm~88.9mm	+0.25mm/-0.25mm
88.9mm~139.7mm	+0.38mm/-0.38mm
139.7mm~203.2mm	+0.76mm/-0.76mm



ASTM A269 스테인리스 튜브의 적용

• 화석연료 산업: 석유, 가스, 천연가스 수송을 위한 파이프라인.
• 화학 산업: 저온 및 고온 액체, 기체 및 부식성 매체를 위한 파이프라인.
• 제약 산업: 생물약품, 화학 시약 및 약물을 위한 파이프라인.
• 식품 및 음료 산업: 식품 제조의 파이프라인.



ASTM A269 TP 304 스테인리스 스틸 이음매 없는 튜브 포장

• 번들 포장
• 나무상자
• U 튜브용 나무 케이스
• 앵글 바에 의해 강화됨
