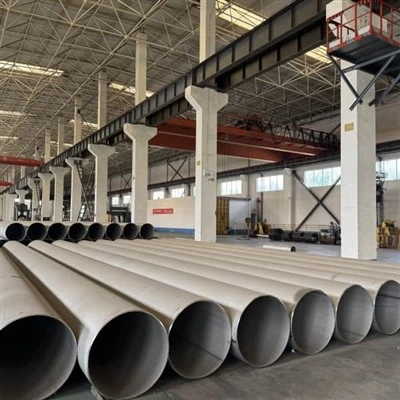

S31603 스테인레스 스틸 파이프

1. 표준: ASTM A312, ASME SA312
2. 직경: 1/8인치에서 30인치까지.
3. 벽 두께 : SCH 10S, SCH40S, SCH80S
4. 길이: 단일 무작위 길이, 이중 무작위 길이 및 맞춤형

문의 보내기

제품 소개

S31603 스테인레스 스틸 파이프염화물 함유 환경, 제약 공정 유체 및 적당한 산성 서비스에 노출되는 용접 배관 시스템을 위한 저탄소 오스테나이트 스테인리스 등급입니다.

"L"은 중요한 문자입니다. - 최대 0.030%의 탄소 캡핑은 용접 열 영향 영역에서 크롬{2}}탄화물 석출을 방지합니다-. 이는 용접된 316L 파이프가 용접 후 어닐링 없이 입계 부식 저항을 유지한다는 것을 의미합니다.- 이러한 단일 야금학적 변화가 바로 316L이 석유 및 가스, 화학 처리, 식품-등급 및 제약 공장, 해양 엔지니어링 분야에서 용접 스테인리스 배관을 지배하는 이유입니다.

제품 형태

바 & 로드

플레이트 및 시트

코일 및 스트립

파이프 및 튜브

피팅 : 플랜지, 티, 엘보우, 리듀서 등

단조 : 링, 샤프트, 원형, 블록 등

지금 연락하세요

표준 및 등가물 - 1개 파이프, 4개 표준 시리즈

316L 스테인리스 파이프는 단일 ASTM 지정에 속하지 않습니다. 이는 전 세계적으로 네 가지 제품-형태 표준과 여러 동등한 시스템을 통과합니다. PO를 발행하기 전에 어떤 제품을 구매할지 알아보세요.

스탠다드 패밀리	제품형태	일반적인 사용
ASTM A312 / ASME SA312	고온 및 일반 부식 환경을 위한 이음매 없는 용접 오스테나이트 파이프-	산업용 스테인레스 공정 배관의 기본값
ASTM A358	고온 및 부식성 서비스를 위한 전기-융합-용접(EFW) 오스테나이트 파이프-	더 큰 직경, 일반적으로 NPS 8" 이상
ASTM A213 / ASME SA213	이음매 없는 페라이트 및 오스테나이트 보일러, 과열기 및 열{0}}교환기 튜브	열교환기, 보일러 튜브, 더 작은 OD 정밀 튜빙
ASTM A269	일반 서비스용 심리스 및 용접 오스테나이트 튜빙	저온 및 고온{0}}계기, 위생 라인
EN 10216-5	압력 목적을 위한 이음매 없는 강철 튜브 - 스테인레스	A312와 동등한 유럽 구매자
EN 10217-5	압력 목적용 용접 강철 튜브 - 스테인레스	A312 용접과 동등한 유럽 구매자
EN 10296-2	기계 및 구조용 용접 스테인레스 스틸 튜브	유럽의 구조적/기계적 응용

화학성분 (UNS S31603 / 1.4404 / 316L)

요소	함량(%) - ASTM A312 TP316L
탄소(C)	0.030 이하
크롬(Cr)	16.0 – 18.0
니켈(Ni)	10.0 – 14.0
몰리브덴(Mo)	2.0 – 3.0
망간(Mn)	2.00 이하
실리콘(Si)	1.00 이하
인(P)	0.045 이하
유황(S)	0.030 이하
질소(N)	0.10 이하
철(Fe)	균형

기계적 성질(상온, 용액-어닐링 조건)

재산	ASTM A312 TP316L 최소	전형적인
인장강도	485MPa(70ksi)	550~620MPa
항복 강도(0.2% 오프셋)	170MPa(25ksi)	200~280MPa
50mm의 신장	35%	45–55%
경도(브리넬)	217HB 이하	160~190HB
밀도	-	7.98g/cm3

극저온에서 316L은 -196도까지 유용한 연성과 인성을 유지하므로 LNG 증발가스 라인, 암모니아 라인, 저온-공정 배관에 적합합니다. ASTM A312에 의해 설정된 170 MPa 항복 하한은 보수적으로 낮습니다. 실제 생산 316L은 일반적으로 200-280 MPa에서 테스트됩니다.

HUITONG에서 사용 가능한 제품 범위

매개변수	범위
제조 유형	심리스(냉간 인발 및 열간 압연-), ERW 용접, EFW 용접, 냉간 인발 정밀 튜빙-
외경(OD)	1/8" – 48"(DN6 – DN1200)
벽 두께(일정)	Sch 5S, 10S, 40S, 80S, 160, XXS
길이	단일 무작위(5-7m), 이중 무작위(11-13m), 최대 길이 18m로 절단
표면 마무리	산세 및 부동태화, 광휘 소둔(BA), 밀 마감, 광택 처리(180G-600G)
최종 마무리	ASME B16.25에 따른 일반 끝(PE), 베벨 끝(BE), 나사형(NPT/BSPT)
열처리 조건	ASTM A312에 따라 용액 어닐링(필수)

부식 성능: 316L이 실제로 제공하는 것

내공식성(ASTM G48 방법 A)

ASTM G48 임계 공식 온도(CPT) 테스트는 염화물 서비스에서 스테인리스 등급을 비교하는 실용적인 방법입니다.

등급	프렌	6% FeCl₃의 CPT(도)	해수 피팅 지수
304 / 1.4301	18	15-20	제한된
316 / 1.4401	24	25-30	보통의
316L / 1.4404	24	25-30	보통의
904L / 1.4539	35	45-50	좋은
254 SMO / 1.4547	43	60-70	훌륭한
듀플렉스 2205 / 1.4462	35	45-55	좋은
슈퍼 듀플렉스 2507 / 1.4410	42	70-80	훌륭한

316L은 약 25도까지 정적이고 느리게 움직이는-해수에서 허용됩니다. 25도 이상, 염소 처리된 냉각수 또는 생물 오염이 있는 시스템에서 316L이 구멍이 나기 시작하고 업그레이드 경로는 듀플렉스 2205 → 슈퍼 듀플렉스 2507 → 254 SMO입니다.

틈새 부식

해수 및 염화물{0}}함유 공정 유체는 일반적인 공식을 일으키기 전에 플랜지 면, 개스킷 홈 및 퇴적물 아래에서 틈새 부식을 일으킵니다.{1}}L은 틈새 부식을 304보다 약 50% 더 잘 처리하지만 정체된 서비스에서는 약 15도 이하에서 여전히 취약합니다.

사워 서비스(NACE MR0175 / ISO 15156 파트 3)

용액-어닐링 조건의 316L은 NACE MR0175/ISO 15156 Part 3에 따라 다음과 같은 제한 사항에 따라 신맛 서비스에 대해 승인되었습니다.

경도 22HRC 이하
5% 이하의 냉간가공 (심한 성형 없음)
표준에 따라 염화물이{0}}없거나 낮은-염화물 H2S 환경에서 사용

-22-HRC 이상 또는 냉간 인발 정밀 튜브-를 포함하여 매우 저온-가공되는 응용 분야 -의 경우 재료는 생산된 상태에서 NACE MR0175를 벗어나므로 응력 완화 또는 기타 자격이 필요할 수 있습니다.

더 높은-압력/더 높은{1}}온도 사워 서비스의 경우 다음 단계를 따르세요.
염화물 + H2S 조합용 듀플렉스 2205 또는 슈퍼 듀플렉스 2507
더 높은 H2S 분압 및 온도를 위한 인코넬 625, 인코넬 825
심한 신맛 + 염화물 서비스용 Hastelloy C276

316L이 올바른 사양인 애플리케이션 맵 -

산업	서비스	왜 316L인가?
석유 및 가스	계기용 공기, 샘플링, 저압 공정 배관	NACE MR0175 어닐링 조건 준수, 용접성
화학 처리	열교환기 튜브, 응축기 튜브, 약산 처리	Mo는 염화물 마진을 제공합니다.
제약/생명공학	WFI(주사용수), 정제수 루프, 청정 스팀	CIP/SIP를 사용한 용접 시스템을 위한 저탄소
음식과 음료	양조장 공정 라인, 유제품 배관, CIP 루프	위생적인 표면 마감, 용접성
해양공학	데크 배관, 수선 장치 위-, 밸러스트 처리	염화물 마진의 경우 304 이상 316L
담수화	전처리 및 저압 섹션-	25도 이하에서 허용
건축/건축	해안 난간, 난간, 구조용	미적 특성과 부식성 결합
유압 및 공압	정밀 튜브	ASTM A213에 따른 냉간 인발-316L / 316L
