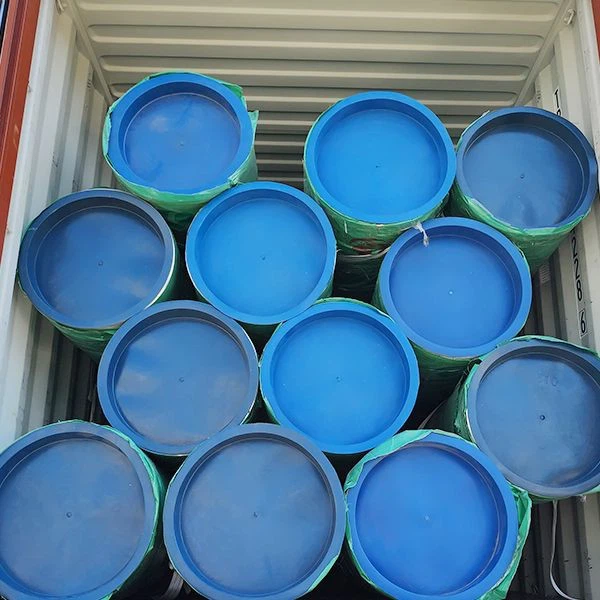

스테인레스 스틸 이음매없는 파이프

스테인레스 스틸 이음매없는 파이프단면이 비어 있고 용접이 없는 긴 강철 스트립으로 천공을 통해 견고한 튜브 빌렛으로 만들어집니다. 스테인레스 강의 일반적인 합금 원소는 니켈, 몰리브덴, 티타늄, 니오븀, 구리, 질소 등으로 내식성과 기계적 특성이 높습니다. 공기, 증기, 물과 같은 약한 부식성 매체와 산, 알칼리, 염분과 같은 화학적 부식성 매체에 대한 내성이 있습니다. 이음매 없는 파이프의 인장 강도는 일반 강철의 8-10배 이상이며 탄성 계수는 ​​강철보다 좋습니다.SS 이음매없는 파이프밸브, 티, 엘보우 및 기타 파이프 피팅과 연결되어 완전한 파이프라인 시스템을 형성하는 경우가 많습니다.





스테인레스 이음매없는 파이프 사양

파이프 사양	ASTM A312 / ASME SA312 ASTM A213 / ASME SA213 ASTM A269 / ASME SA269
파이프 표준	DIN % 2c JIS % 2c ASTM % 2c EN % 2c GB % 2c AISI % 2c ASME
파이프 두께	0.3mm - 50mm
이음매없는 파이프 외경	6.00mm OD 최대 250mm OD, 최대 크기 12" NB
파이프 일정	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXS, SCH XS
파이프 및 튜브 엔드	일반 끝, 경 사진 끝, 트레드 파이프.

지금 연락하세요

SS 이음매없는 파이프의 화학 성분

등급	유엔(UNS)	C 작거나 같음	망	P 이하	S 작거나 같음	Si 작거나 같음	크롬	모	니	구리
TP304 시리즈	S30400	0.08	2	0.045	0.03	1	18.0-20.0	-	8.0-11.0	-
TP304엘	S30403	0.035	2	0.045	0.03	1	18.0-20.0	-	8.0-13.0	-
TP316 시리즈	S31600	0.08	2	0.045	0.03	1	16.0-18.0	2.00-3.00	10.0-14.0	-
TP316엘	S31603	0.035	2	0.045	0.03	1	16.0-18.0	2.00-3.00	11.0-14.0	-
316티	S31635	0.08	2	0.045	0.03	0.75	16.0-18.0	2.00-3.00	10.0-12.0	-
TP317 시리즈	S31700	0.08	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-14.0	-
TP317엘	S31703	0.035	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-15.0	-
TP321	S32100	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
321H	S32109	0.04-0.1	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
310	S31000	0.25	2	0.045	0.03	1.5	24.0-26.0	0.75	19.0-22.0	-
TP310에스	S31008	0.08	2	0.045	0.03	1	24.0-26.0	0.75	19.0-22.0	-
TP347 시리즈	S34700	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-13.0	-
254스모	S31254	0.02	1	0.03	0.01	0.8	19.5-20.5	6.0-6.5	17.5-18.5	0.5-1.0
AL-6XN	N08367	0.03	2	0.04	0.03	1	20.0-22.0	6.0-7.0	23.5-25.5	0.75
F904L	N08904	0.02	2	0.04	0.03	1	19.0-23.0	4.0-5.0	23.0-28.0	1.0-2.0



스테인레스 스틸 이음매없는 파이프 기계적 성질

기계적 성질	인장, 최소, ksi[MPa]	수율, 최소, ksi[MPa]	신장률, %(분)	경도, HB(최대)
TP304 시리즈	75【515】	30【205】	35	192
TP304엘	70【485】	25【170】	35	192
TP316 시리즈	75【515】	30【205】	35	192
TP316엘	70【485】	25【170】	35	192
316Ti	75【515】	30【205】	35	192
TP317 시리즈	75【515】	30【205】	35	192
TP317엘	75【515】	30【205】	35	192
TP321 시리즈	75【515】	30【205】	35	192
321H	75【515】	30【205】	35	192
TP310 시리즈	75【515】	30【205】	35	192
TP310에스	75【515】	30【205】	35	192
TP347 시리즈	75【515】	30【205】	35	192
S31254	98【675】	43【310】	35	220
N08367	100【690】	45【310】	30	241
N08926	94【650】	43【295】	35	256
N08904	71【490】	31【215】	35	192



SS 이음매없는 파이프 치수 차트 (ASME B36.19)

직경의 지정		O/D	공칭 벽 두께
		다이아	슈.5S		SCH 10초		SCH40S 시리즈		SCH 80 S
DN	NPS (엔피에스)	미터	벽	무게 Kg/Mtr	벽	무게 Kg/Mtr	벽	무게 Kg/Mtr	벽	무게 Kg/Mtr
		밀리미터	고마워요		고마워요		고마워요		고마워요
6	1/8	10.3	1	0.23	1.2	0.27	1.73	0.37	2.41	0.47
8	1/4	13.7	1.2	0.37	1.65	0.49	2.24	0.64	3.02	0.82
10	3/8	17.2	1.2	0.47	1.65	0.63	2.31	0.87	3.2	1.12
15	1/2	21.3	1.65	0.01	2.11	1.02	2.77	1.29	3.73	1.64
20	3/4	26.7	1.65	1.03	2.11	1.3	2.87	1.71	3.91	2.93
25	1	33.4	1.65	1.31	2.77	2.13	3.38	2.54	4.55	3.29
32	1 1/4	24.2	1.65	1.67	2.77	2.73	3.56	3.44	4.85	4.53
40	1 1/2	48.3	1.65	1.93	2.77	3.16	3.68	4.11	5.08	5.49
50	2	60.3	1.65	1.93	2.77	3.99	3.91	5.52	5.54	7.6
65	2 1/2	73	2.11	3.75	3.05	5.34	5.16	8.77	7.01	11.59
80	3	88.9	2.11	4.59	3.05	6.56	5.49	11.47	7.62	15.51
90	3 1/2	101.6	2.11	5.25	3.05	7.53	5.74	13.78	8.08	18.92
100	4	114.3	2.11	5.93	3.05	8.5	6.02	6.32	8.56	22.66
125	5	141.3	2.77	9.61	3.4	11.74	6.55	2210	9.53	31.44
150	6	168.3	2.77	11.47	3.4	14.04	7.11	28.69	10.97	43.21
200	8	219.1	2.77	15	3.76	20.77	8.18	43.2	12.7	65.63
250	10	273.1	3.4	22.95	4.19	28.2	9.27	61.22	12.7	82.8
300	12	323.9	3.96	31.72	4.57	36.54	9.53	75.01	12.7	98.95
350	14	355.6	3.96	34.86	4.78	41.99	9.53	82.58	12.7	109.04
400	16	406.4	4.19	42.2	4.78	48.07	9.53	94.7	12.7	125.2
450	18	457.2	4.19	47.46	4.78	54.15	9.53	106.83	12.7	141.35
500	20	508	4.78	60.23	5.54	69.7	9.53	118.9	12.7	157.51
550	22	558.8	4.78	65.95	5.54	76.75	9.53	131.07	12.7	173.66
600	24	609.6	5.54	83.8	6.35	95.92	9.53	143.2	12.7	189.82
650	26	660.4					9.53	155.32	12.7	205.97
700	28	711.2					9.53	167.44
750	30	762	6.35	120.15	7.92	149.55	9.53	179.56
800	32	812.8					9.53	191.69
850	34	863.6					9.53	203.74
900	36	914.4					9.53	215.93



스테인레스 스틸 SMLS 파이프의 적용

• 가스
• 천연가스
• 기름
• 보일러
• 기계 부품
• 하수관



스테인레스 스틸 이음매없는 파이프의 열간 압연 생산

파이프 빌렛 → 가열 → 천공 → 3롤러 교차 압연, 연속 압연 → 파이프 제거 → 사이징 → 냉각 → 교정 → 수압 시험 → 마킹 → 보관.



ASTM A312 TP316 이음매 없는 파이프 검사:

• 물리화학적 특성 검사
• 공정 성능 검사
• 비파괴 테스트
• 내식성 테스트
• PMI 검사
• 수압 테스트
• 초음파
