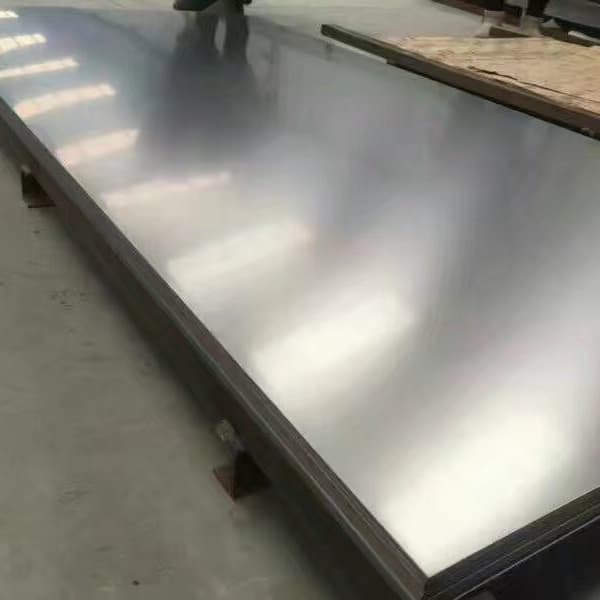

316L 모드 강판

316L Mod 강판316L 스테인레스강을 개질한 특수강판입니다. 316L 스테인레스 강의 기본 특성을 유지하면서 일부 특성은 구성 및 가공 조정을 통해 최적화되고 개선됩니다. 이는 재료 성능에 대한 요구 사항이 높은 산업 분야에서 널리 사용됩니다. HT PIPE는 15+ 수출 경험이 있는 SS 316Lmod 플레이트 공급업체입니다.문의하기더 많은 정보와 견적을 무료로 받아보세요!

SS 1.4435 316L 스테인레스 강판 사양

명세서	ASTM A240 / ASME SA240
기준	ASTM, ASME 및 API
두께	0.3mm – 100mm
길이	0~12m 또는 귀하의 요구 사항에 따라
너비	0~2500mm 또는 귀하의 요구 사항에 따라
형태	코일, 포일, 롤, 일반 시트, 심 시트, 천공 시트, 체크 플레이트, 스트립, 플랫, 블랭크(원형), 링(플랜지)
마치다	열연판(HR), 냉연판(CR), 2B, 2D, BA , NO(8)
경도	소프트, 하드, 하프 하드, 쿼터 하드, 스프링 하드 등

지금 연락하세요

ss316lmod 화학 성분

화학 성분	C	시	망	P	S	Cr	티
기준	0.03 이하	1.00 이하	1.00 이하	0.045 이하	0.22 이하	17.0-18.5	0.2+(C+N)~1.0



ss316lmod 플레이트 기계적 성질

Room temperature tensile strength ≥480MPa, yield strength ≥170MPa, elongation after fracture >40%, reduction of area >60%, 탁월한 하중-지력 및 변형 능력. 충격 흡수 에너지는 -196도 표준을 충족하며 저온 작업 조건에 적합합니다.



경도 범위: 브리넬 경도 217HB 이하, 로크웰 경도 95HRB 이하, 비커스 경도 230HV 이하, 내마모성과 가공성의 균형을 유지합니다.

스테인레스 스틸 316lmod 시트 내식성

산화 매체에서 316L Mod 강판 부식은 크롬 산화막에 의해 저항됩니다. 환원 매체에서 몰리브덴은 부동태화막의 안정성을 촉진합니다. 염화물 환경에서 공식 및 틈새 부식에 대한 탁월한 저항성을 나타냅니다. 3.5% 염화나트륨 용액에서는 일반 316L에 비해 피팅 전위가 높고, 틈새 부식속도가 낮아 염화물이 함유된 해양 및 화학 환경에 적합합니다.



ASTM a240 316lmod 강판 생산 공정

제련:전기로+레이들 정련(불순물 제거 및 조성 조정을 위한 LF로, 0.03% 이하의 탈탄을 위한 VOD로)에서 원료를 용해하며 실시간-조성을 제어합니다.

구르는:강철 빌렛을 1100도 -1250도까지 가열한 후 목표 두께까지 열간 압연합니다. 더 얇은 사양에는 냉간 압연(감소율 30%-60%)이 필요합니다. 경도를 낮추기 위해 냉간 압연 후에 어닐링을 수행할 수 있습니다.

열처리:316L Mod 강판은 1050도 -1150도에서 용액 처리(1-2시간 동안 유지한 후 수냉)하여 단일 오스테나이트 구조를 생성합니다. 냉간압연판은 용체화 처리 전 내부 응력 완화를 위해 800~900도에서 어닐링이 필요합니다. 후속 산세척은 산화물 스케일을 제거하고 부동태화는 내식성을 향상시킵니다.







인기 탭: 316l mod 강판, ss316l mod 강판 제조업체, 스테인레스 스틸 316lmod 공급업체
